การวาดตลับ 3 มิติ |

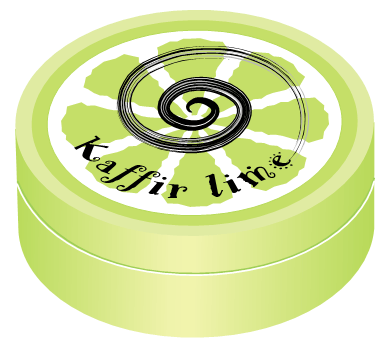

แบบฝึกหัดนี้เป็นการวาดตลับสามมิติ ซึ่งสมมติว่าเรากำลังจะวาดตลับครีมนวดผมสูตรมะกรูด ซึ่งมีวิธีการ ดังต่อไปนี้ รูปฝาด้านบนซึ่งมีการใส่ตัวอักษรไว้เรียบร้อยแล้ว ได้มาจาก การวาดรูปเส้นผมม้วน การวาดรูปมะนาวฝ่าซีก และการใส่ตัวอักษร

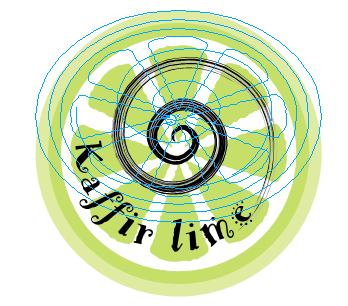

1. ขณะนี้เราได้ฝาด้านบนของตลับแล้ว ต่อไปจะเป็นการสั่ง Group ด้านบนของตลับ โดยไปที่ Modify > group

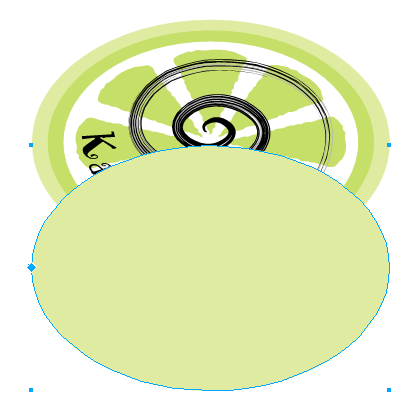

2. เลือกภาพฝาด้านบนที่ group ไว้ด้วย pointer แล้วทำให้ปรับขนาดให้เป็นวงรีดังภาพ
|
|
3. ใช้ Sub select tool เลือกที่วงรีที่ใหญ่ที่สุดของภาพเพื่อเนื่องจากภาพนี้ได้ group ไว้ก่อน แล้วดึงลงมา เมื่อดึงลงมาได้สักหน่อยก็ให้กด Alt เพื่อเป็นการทำ Copy ภาพ โดยอัตโนมัติ พร้อมกับกด Shift เพื่อให้ได้ตำแหน่งที่ตรงกับด้านบน หากทำไม่สำเร็จ อาจจะใช้วิธีการ Copy และ Paste ก็ได้
|
|
|
- วาดรูปสี่เหลี่ยมผืนผ้าที่มีความยาวเท่ากับรัศมีของฝาตลับ

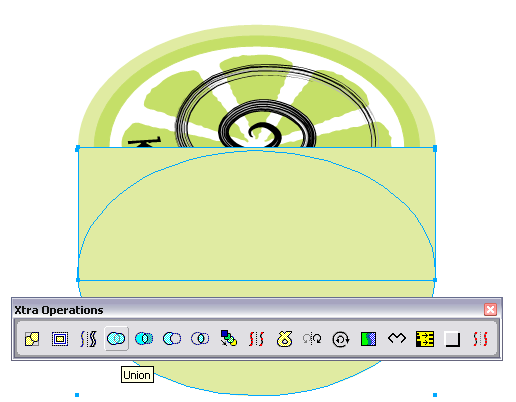

- Select ที่วงรีด้านล่าง และสี่เหลี่ยมผืนผ้า แล้วกด Union เพื่อทำการรวม 2 Object นี้เข้าด้วยกัน
|
|
|

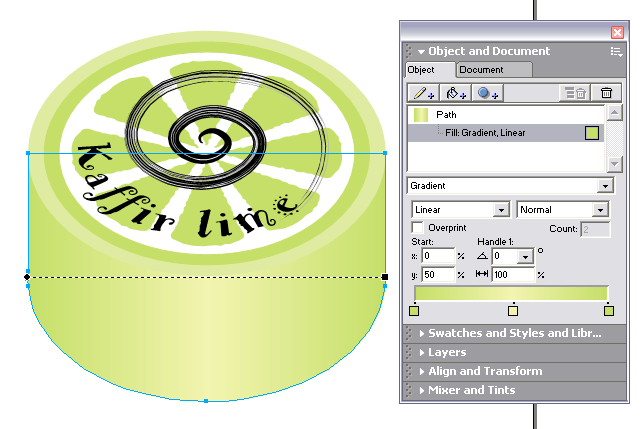

1. ระบายสีเป็น Gradient แบบ Linear ที่เป็น 3 สี ได้แก่ เข้ม อ่อน และเข้ม ดังภาพ
|
 |
2. เลือกที่รูปที่ระบายสีแล้วส่งไปด้านหลัง Modify > arrange > send to back (Ctrl+Shift+Down)
3. ใช้ Bezigon วาดเส้นโค้งขึ้นมา 2 เส้น เส้นบนเลือกสีเขียว และเส้นล่างเลือกสีขาวดังภาพ เพื่อให้เห็นเป็นรอยของฝาที่เปิดได้
|
|
4. การวาดตลับมาเกยกันทำโดย Copy ภาพหลัก แล้ว Rotate ภาพ จะสังเกตว่า ตัวตลับที่เป็นสี Gradient จะไม่ Rotate ไปด้วย
5.
วิธีการแก้สีทำได้โดย ใช้ Sub selected tool เลือกที่ภาพ แล้วคลิกที่ Panel Object คลิกที่ Fill แล้วจะเห็นเส้นประ ทำการเปลี่ยนตำแหน่งของเส้นเพื่อกำหนดทิศทางของสีใหม่ให้เหมาะสม
|
